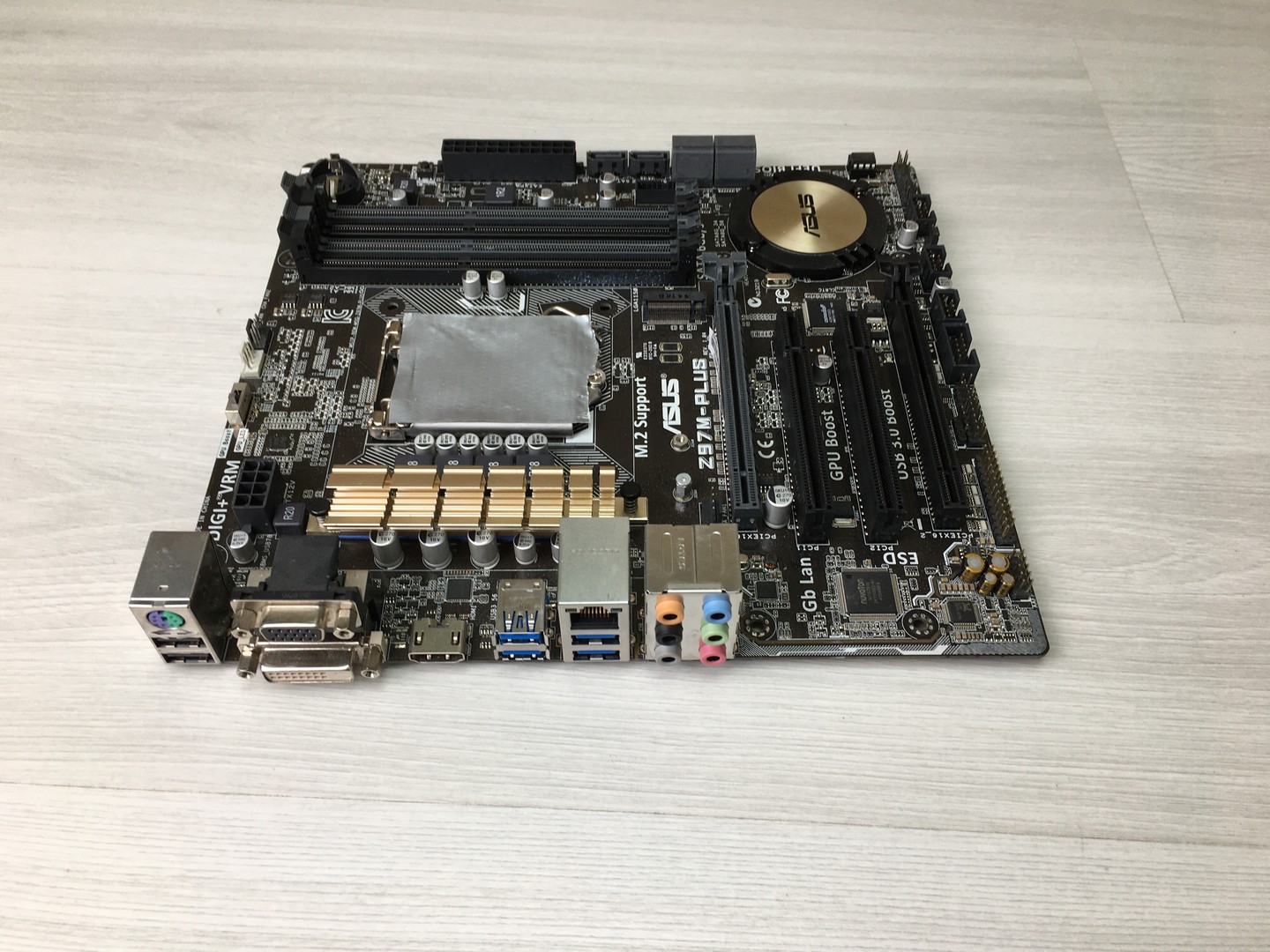

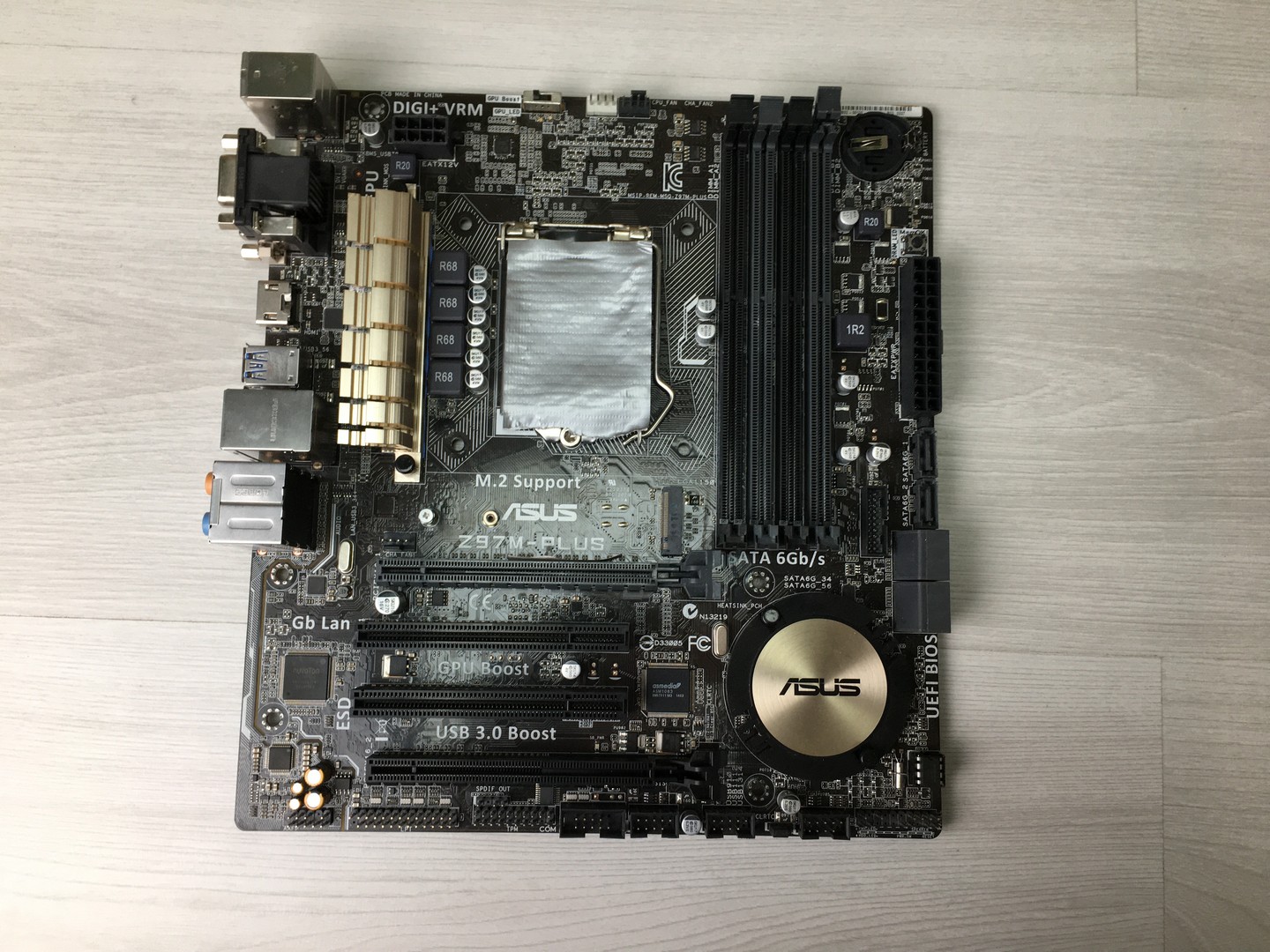

Материнская плата S-1150 ASUS Z97M-Plus Z97/4DDR3/2xPCI-Ex16/SATA3/USB3.0/M.2/VGA/DVI/HDMI/mATX, без планки "!"

Производитель ASUS
Модель Z97M-PLUS
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы Intel Z97
Гнездо процессора Socket LGA1150
Формат платы microATX (244 x 224 мм)
Поддержка ОС Windows 10, Windows 8, Windows 7, DOS
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Core i7-4xxx, Core i5-4xxx, Core i3-4xxx, Pentium G3xxx
Поддержка ядер процессоров Haswell, Devil's Canyon
Энергопотребление процессора
Частота шины 5000 МГц
Поддержка Hyper Threading Да
Поддержка памяти
Тип поддерживаемой памяти LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти
Количество разъемов DDR3 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP).
Количество разъемов DIMM 4
Максимальные поддерживаемые стандарты памяти Зависит от процессора
Дисковая система
Количество разъемов M.2 (NGFF) 1 разъем M Key SATA/PCI-E с поддержкой карт Type 2260/2280 (длиной до 80 мм)
m.2 SSD
Версия PCIe max для U.2(U.3) Intel VROC (Virtual RAID on CPU)
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
Intel Smart Response Поддерживается
SATA 6Gb/s 6 каналов
Разъем для подключения FDD Нет
Коммуникации
Управление
Сеть 1 Гбит/с. Сетевой контроллер Intel I218V
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 6x USB 2.0 возможно подключить на корпусе или через планку портов
Порты 1x RJ-45 LAN
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Версия PCIe max PCI-E 3.0
Количество разъемов PCI Express 16x 2 слота 16x работают в режиме 16-4 или 16-2. Слот 16х работает как PCI-E 3.0, слоты 1х и слот 16х (работающий в режиме 4х) работает как PCI-E 2.0
Количество разъемов PCI Express 8x
Количество разъемов PCI Express 4x
Количество разъемов PCI 2 слота
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 512 Мб.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 4096 x 2160 @ 24 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора, 1920 x 1200 @ 60 Гц при подключении D-Sub монитора
Видео разъемы на задней панели 15-пиновый коннектор D-Sub, DVI-D, HDMI
Макс. кол-во подключаемых мониторов 3
Поддержка CrossFire Да
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC887
Аудио разъемы на задней панели Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out
Охлаждение
Количество разъемов для вентиляторов
Технологии уменьшения шума охлаждающей системы ASUS Fan Xpert 3
Питание
Требования к блоку питания Поддерживаются только 24+8 pin, 24+4 pin блоки питания.
