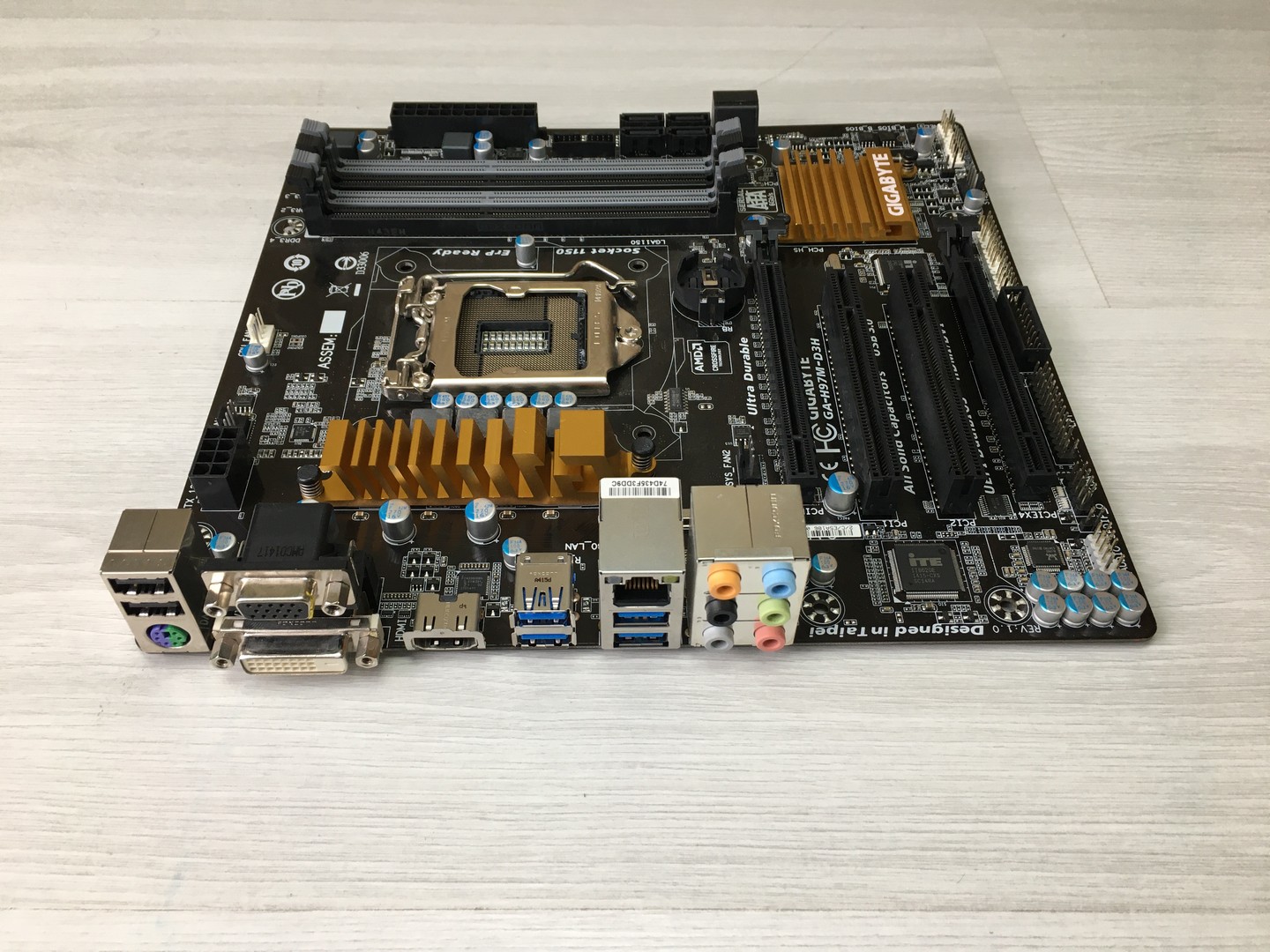

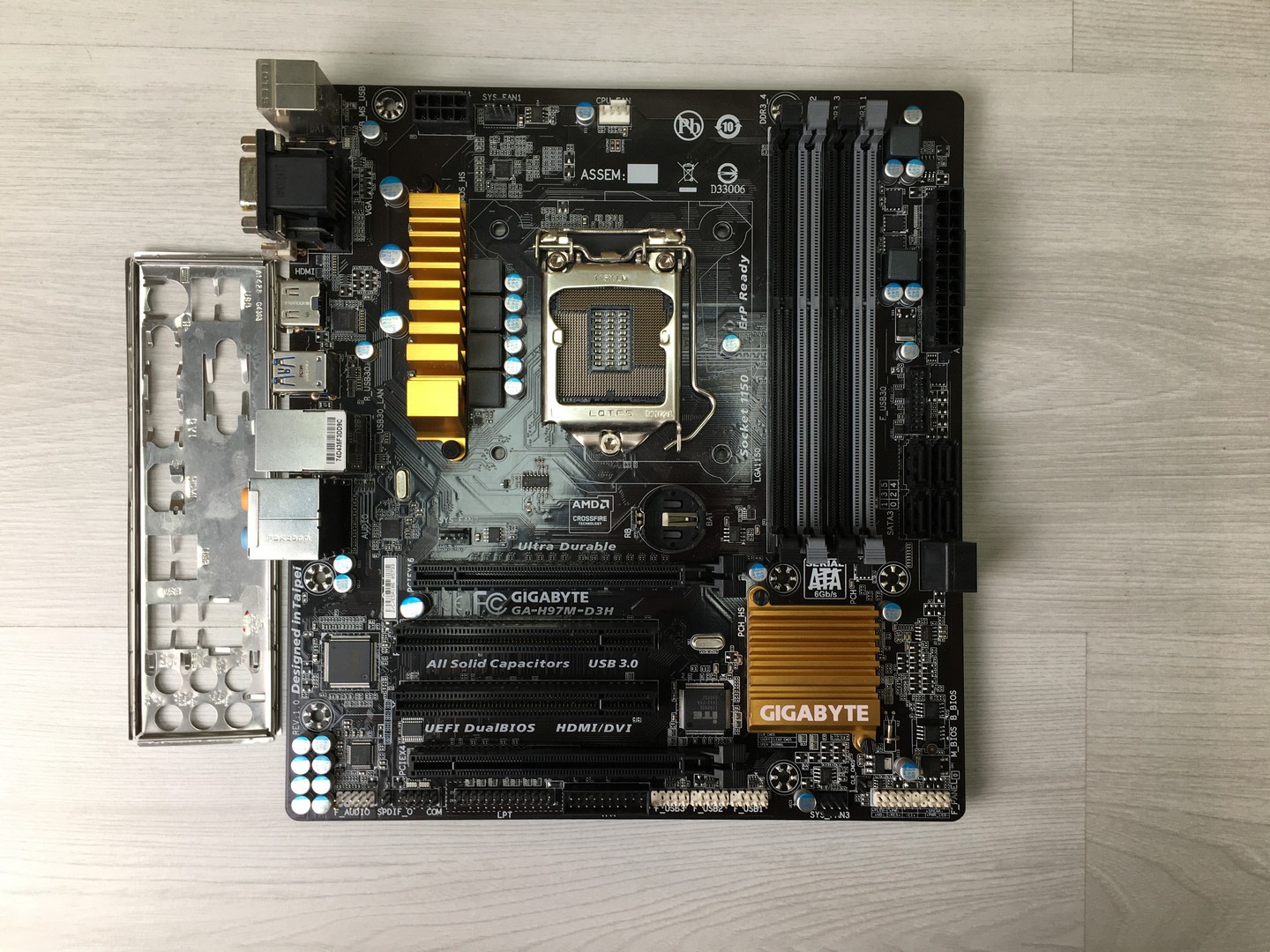

Материнская плата S-1150 Gigabyte GA-H97M-D3H, H97/4DDR3/SATA/Lan/VGA/DVI/HDMI/Sb/mATX "!"

Производитель GIGABYTE
Модель GA-H97M-D3H (rev. 1.1)
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы Intel H97
Гнездо процессора Socket LGA1150
Формат платы MicroATX (244 x 225 мм)
Поддержка ОС Windows 10, Windows 8.1, Windows 8, Windows 7
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Celeron G18xx, Core i3-4xxx, Core i5-4xxx, Core i7-4xxx, Core i7-5xxx, Pentium G3xxx
Поддержка ядер процессоров Broadwell, Devil's Canyon, Haswell
Энергопотребление процессора
Поддержка Hyper Threading Да
Поддержка памяти
Тип поддерживаемой памяти LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти
Количество разъемов DDR3 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP).
Количество разъемов DIMM 4
Максимальные поддерживаемые стандарты памяти PC3-12800 (DDR3 1600 МГц), PC3-10600 (DDR3 1333 МГц), Зависит от процессора
совместимая память
Максимальный объем оперативной памяти 32 Гб
Поддержка NVMe Boot Да
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 5, 10 из SATA устройств
Intel Smart Response Поддерживается
SATA 6Gb/s 6 каналов
Разъем для подключения FDD Нет
Коммуникации
Управление
Сеть 1 Гбит/с. Сетевой контроллер Realtek
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 6x USB 2.0 возможно подключить на корпусе или через планку портов
Порты 1x RJ-45 LAN
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Версия PCIe max PCI-E 3.0
Количество разъемов PCI Express 16x 2 слота 16x PCI-E 3.0 работают в режиме 16-4, Первый слот работает как PCI-E 3.0, Второй слот работает как PCI-E 2.0
Количество разъемов PCI Express 8x
Количество разъемов PCI Express 4x
Количество разъемов PCI 2 слота
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 512 Мб.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 4096 x 2160 @ 24 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора, 1920 x 1200 @ 60 Гц при подключении D-Sub монитора
Видео разъемы на задней панели 15-пиновый коннектор D-Sub, DVI-D, HDMI
Макс. кол-во подключаемых мониторов 3
Поддержка CrossFire Да
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC892
Аудио разъемы на задней панели Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out
Охлаждение
Количество разъемов для вентиляторов
Технологии уменьшения шума охлаждающей системы CPU/System Smart Fan Control
Питание
Требования к блоку питания Поддерживаются только 24+8 pin блоки питания.
