Контроллер MIO Pic 4021 ISA "!"

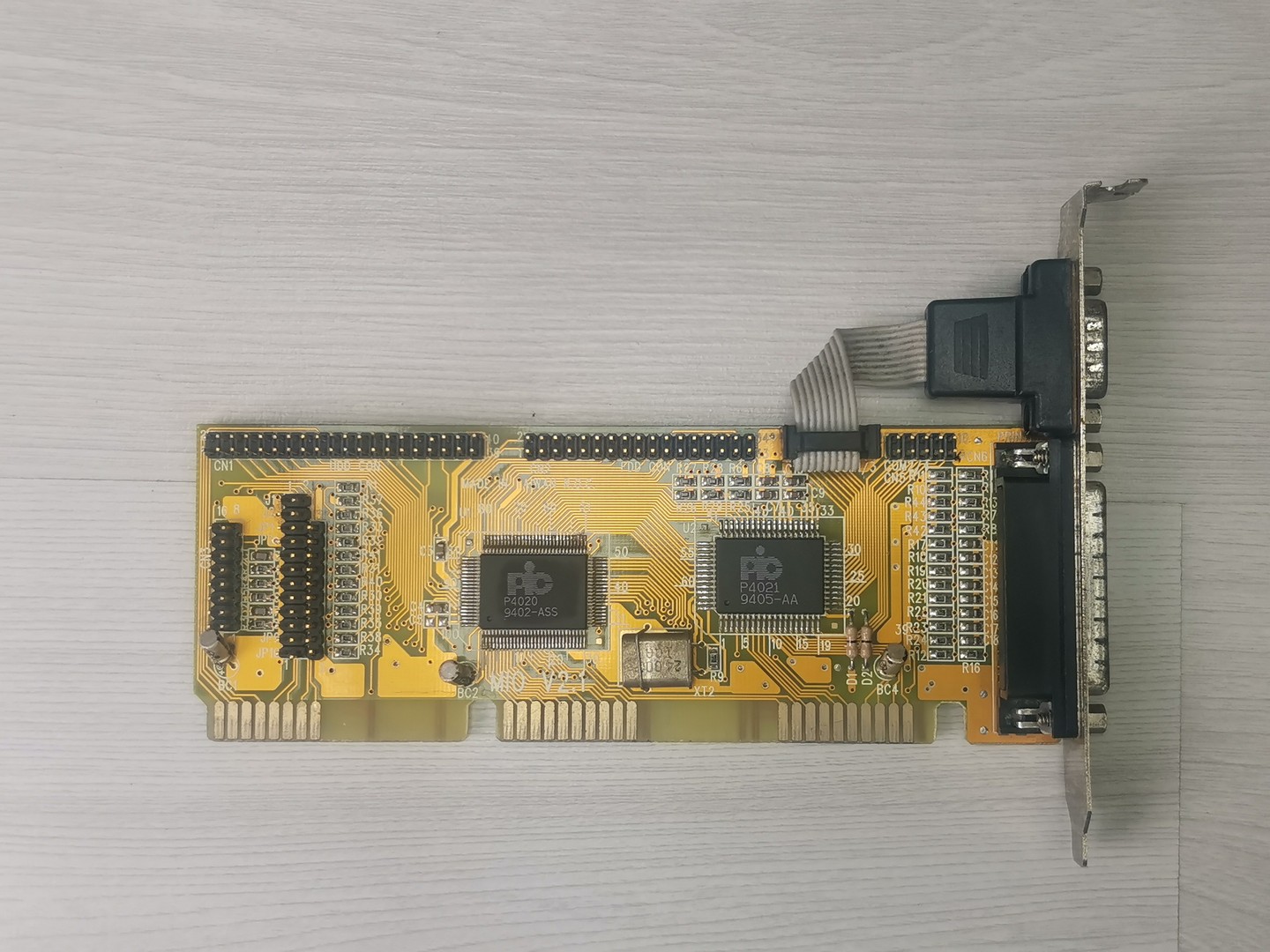

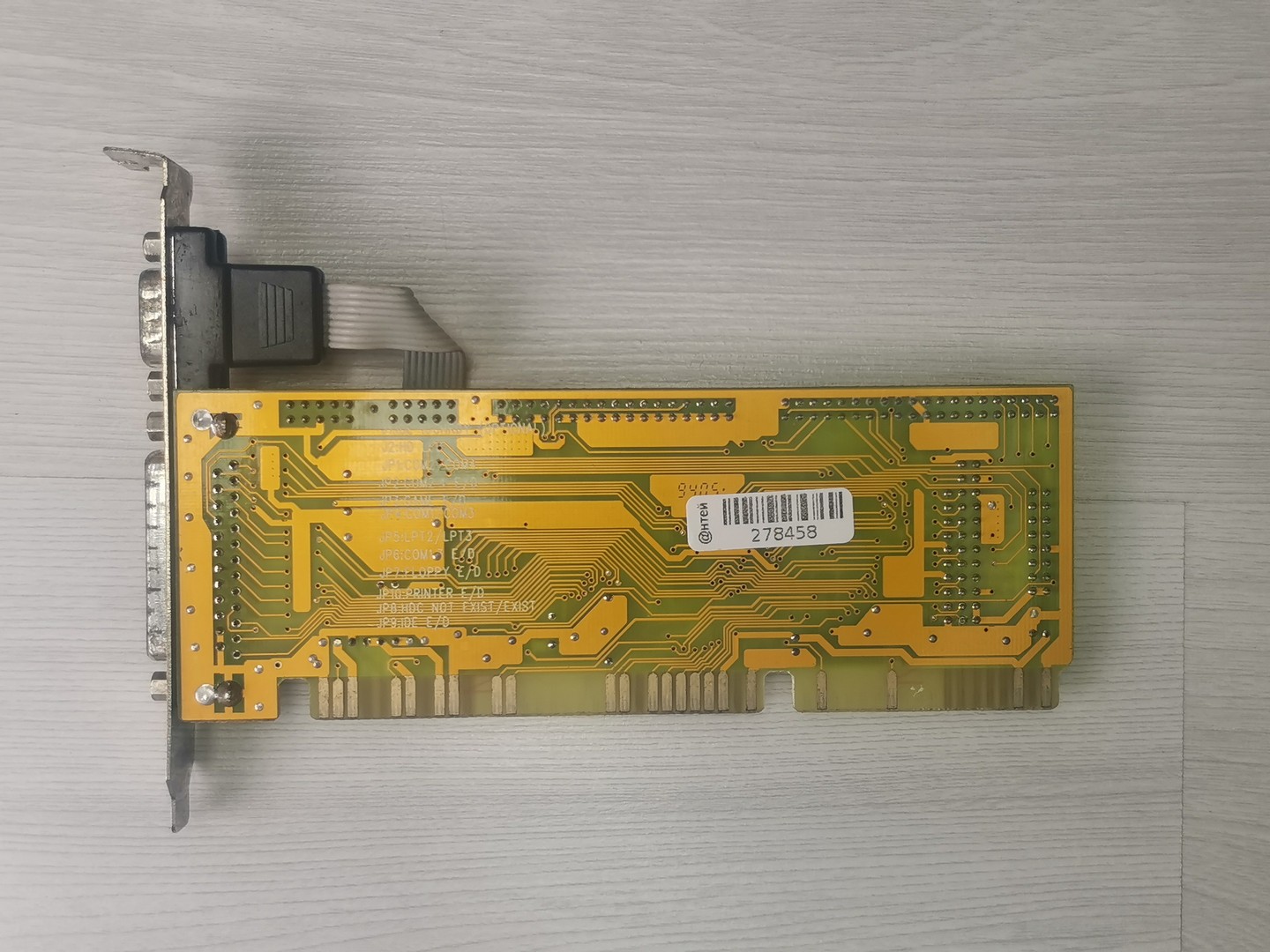

Контроллер MIO (Multi I/O) Pic 4021 ISA представляет собой классическую мультикарту расширения ввода-вывода для 16-битной шины ISA, которая активно использовалась в персональных компьютерах конца 1980-х и 1990-х годов (на базе процессоров 286, 386, 486). Она построена на базе специализированного чипа Pic-4021 (или аналогичных микросхем от Dolphin / GoldStar) и служит для подключения накопителей и периферии.

Интерфейс подключения: 16-битная шина ISA (Industry Standard Architecture).
Интерфейс накопителей (IDE/ATA):1 x разъем IDE (для подключения до двух жестких дисков в режимах Master/Slave).
Поддержка стандартных режимов PIO (отличается высокой стабильностью работы даже при разгоне шины ISA).
Интерфейс дисковода (FDD): 1 x разъем Floppy (поддержка до двух накопителей на гибких магнитных дисках форматов 3.5" и 5.25" объемом 360 КБ, 720 КБ, 1.2 МБ, 1.44 МБ).
Порты ввода-вывода (Периферия):COM-порты (Последовательные): 2 x RS-232 (обычно выводятся как один 9-пиновый разъем DB9 и один 25-пиновый DB25, либо в виде пиновых колодок на плате под шлейфы).LPT-порт (Параллельный): 1 x IEEE 1284 (разъем DB25 для подключения принтеров или сканеров).
Игровой порт (Game/MIDI): 1 x DA-15 (для подключения аналоговых джойстиков или MIDI-устройств, часто опционально).
